一、分割器的结构、原理

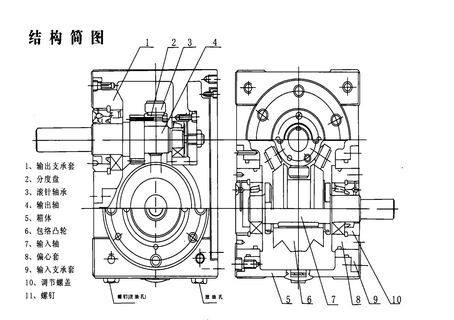

       分割器的结构（如简图）。该分割器是一个输入轴上装有弧面凸轮并与输出轴上的分度轮垂直啮合的传动装置。通过该分割器，可将连续的输入运动转化为间歇的输出运动。

       当输入轴回转时，分度轮上的滚子一是沿凸轮凸脊滚动，一是使分度轮沿给定的曲线回转。在凸轮的静止区，凸轮自转，分度轮静止。凸轮转一周，完成一次分度。

  二、分割器的特点：

1、结构简单： 主要由凸轮和分度轮两部分组成 。

2、动作准确： 无论在分度区、还是静止区，都有准确的定位自锁。不需要其它锁紧组件。可实现确定的动静比和分度数。

3、传动平稳： 凸轮曲线的运动特性好，传动光滑连续，振动小，噪声低。

4、输出分度精度高： 一般输出精度≤±50＂,精密可达≤±30＂。

5、高速性能好： 本分割器凸轮和分度轮属无间隙啮合传动，冲击振动小，可实现高速，达到600Rpm.
